ວິທີການຕິດຕັ້ງລະບົບຕິດຕັ້ງ solar ballast ຕາເວັນອອກ - ຕາເວັນຕົກ?

[ການ​ກະ​ກຽມ​ກ່ອນ​ການ​ຕິດ​ຕັ້ງ​]

ນີ້ແມ່ນລາຍການລາຍການທີ່ທ່ານຈໍາເປັນຕ້ອງກະກຽມກ່ອນການຕິດຕັ້ງ:

ເຄື່ອງມື:

Screwdriver: ໃຊ້ເພື່ອແຫນ້ນ screws ແຫນ້ນ.

ເທບວັດແທກ: ໃຊ້ເພື່ອຮັບປະກັນວ່າວົງເລັບຢູ່ໃນຕໍາແຫນ່ງທີ່ຖືກຕ້ອງ.

ລະດັບ: ໃຊ້ເພື່ອຢືນຢັນຕົວຍຶດຖືກຕິດຕັ້ງຕາມແນວນອນ.

ລະບົບ ballast ແສງຕາເວັນຂອງພວກເຮົາປະກອບມີອຸປະກອນເສີມດັ່ງຕໍ່ໄປນີ້:

ສະ​ຫນັບ​ສະ​ຫນູນ Tripod ການ​ປະ​ກອບ​ທາງ​ສ່ວນ​ຫນ້າ​, ທາງ​ລົດ​ໄຟ​ແລະ​ທາງ​ລົດ​ໄຟ Splice​,ກາງ Clampແລະ End Clamp, Rail Clamp, Grounding Clip ແລະກົກດິນຖາດ Ballast, M8*60 Hex Bolts ແລະ M8 Flange Nut. ມັນຄວນຈະສັງເກດວ່າທ່ານຈໍາເປັນຕ້ອງໄດ້ສະຫນອງທ່ອນໄມ້ຊີມັງດ້ວຍຕົນເອງ.

ຮອງຮັບ Tripod ກ່ອນປະກອບ

Rail ແລະ Rail Splice

Clamp ກາງແລະປາຍ Clamp

Rail Clamp

ກຼີກຖົມດິນ ແລະ ກິ້ງດິນ

ຖາດ ballast

[ຂັ້ນຕອນ 1]

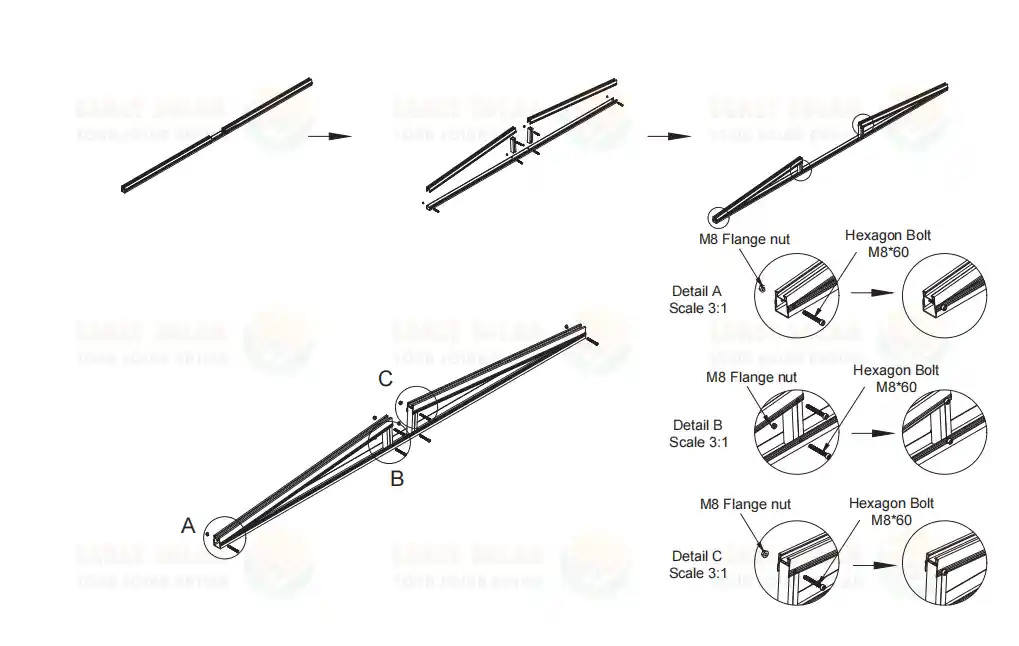

ຖອດວົງເລັບທີ່ປະກອບໄວ້ກ່ອນແລ້ວຕິດຕັ້ງລູກກອດ M8 * 60 hex ແລະແກ່ນ flange M8 ຢູ່ຈຸດ A, B, ແລະ C ທີ່ຫມາຍຢູ່ໃນແຜນວາດຂ້າງລຸ່ມນີ້ເພື່ອຮັບປະກັນວົງເລັບຂາຂາຕັ້ງ.

[ຂັ້ນຕອນ 2]

ອີງຕາມຮູບແຕ້ມ, ຂາຕັ້ງໂຕະທີ່ປະກອບໄວ້ກ່ອນຮອງຮັບໃນລະບົບການຕິດຕັ້ງມຸງດ້ວຍແສງຕາເວັນ Flat Flat ຖືກຈັດລຽງເປັນໄລຍະຫ່າງ 2500 ມມ.

[ຂັ້ນຕອນ 3]

ວາງຖາດ ballast ຢູ່ໃນບ່ອນຮອງຂາຕັ້ງໄວ້ກ່ອນ, ແລະໄລຍະຫ່າງລະຫວ່າງຖາດ ballast ສອງແມ່ນປະມານ 1275 ມມ, ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບ.

[ຂັ້ນຕອນ 4]

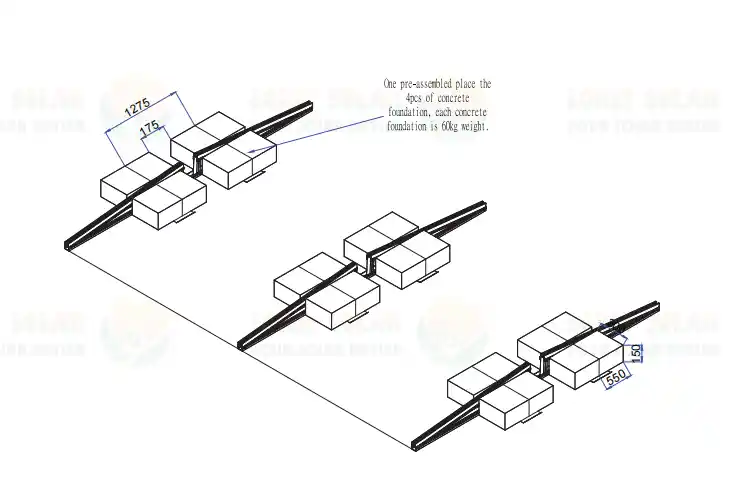

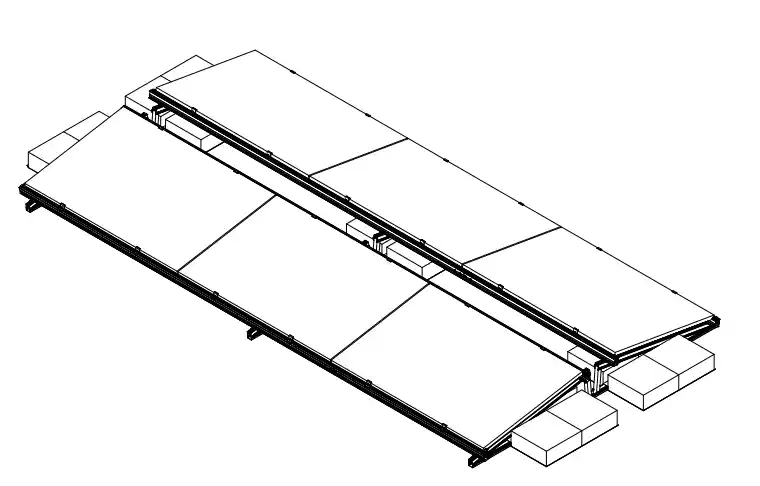

ວາງຕັນຊີມັງໃສ່ຖາດ ballast. ມັນຄວນຈະໄດ້ຮັບການສັງເກດເຫັນວ່າຫນຶ່ງຂາ tripod ທີ່ປະກອບລ່ວງຫນ້າຕ້ອງໄດ້ຮັບການສະຫນັບສະຫນູນໂດຍສີ່ທ່ອນໄມ້ສີມັງ, ແລະແຕ່ລະຕັນຊີມັງຕ້ອງມີນ້ໍາຫນັກຢ່າງຫນ້ອຍ 60 ກິໂລກໍາ. ຂະຫນາດແລະການຈັດວາງຂອງທ່ອນໄມ້ຊີມັງໃນ Concrete Flat Roof Ballast Solar Mounting System ແມ່ນສະແດງຢູ່ໃນຮູບຕໍ່ໄປນີ້.

[ຂັ້ນຕອນ 5]

ຕໍ່ໄປນີ້ແມ່ນມຸມເບິ່ງດ້ານເທິງຂອງຕົວຮອງຂາຕັ້ງໂຕະທີ່ປະກອບໄວ້ກ່ອນ, ຖາດ ballast, ແລະຕັນຊີມັງຫຼັງຈາກຂັ້ນຕອນການຕິດຕັ້ງຂ້າງເທິງນີ້ສໍາເລັດແລ້ວ.

[ຂັ້ນຕອນ 6]

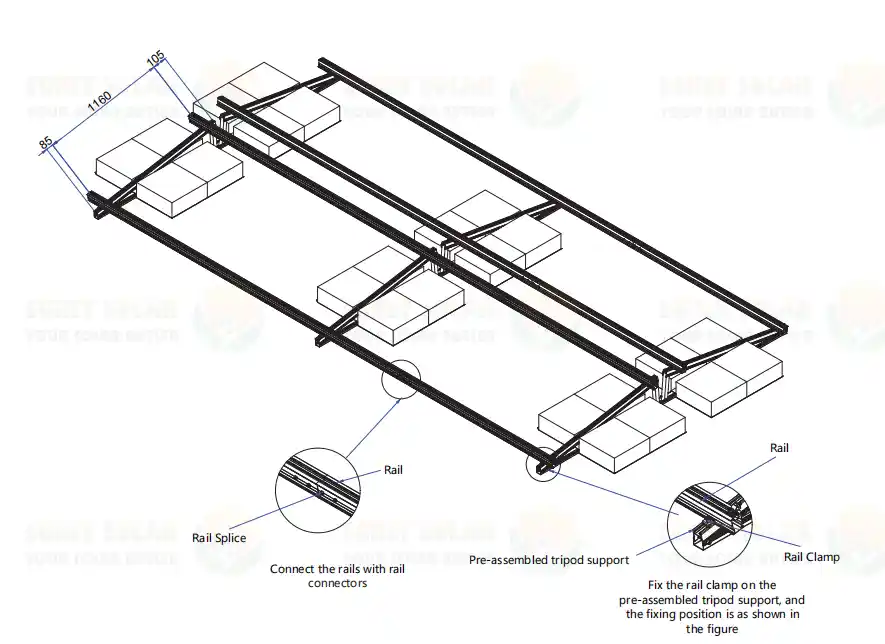

ເຊື່ອມຕໍ່ rails ໂດຍໃຊ້ rail splice ແລະແກ້ໄຂ rails clamps ກັບວົງເລັບ tripod ປະກອບລ່ວງຫນ້າ, ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບ.

[ຂັ້ນຕອນ 7]

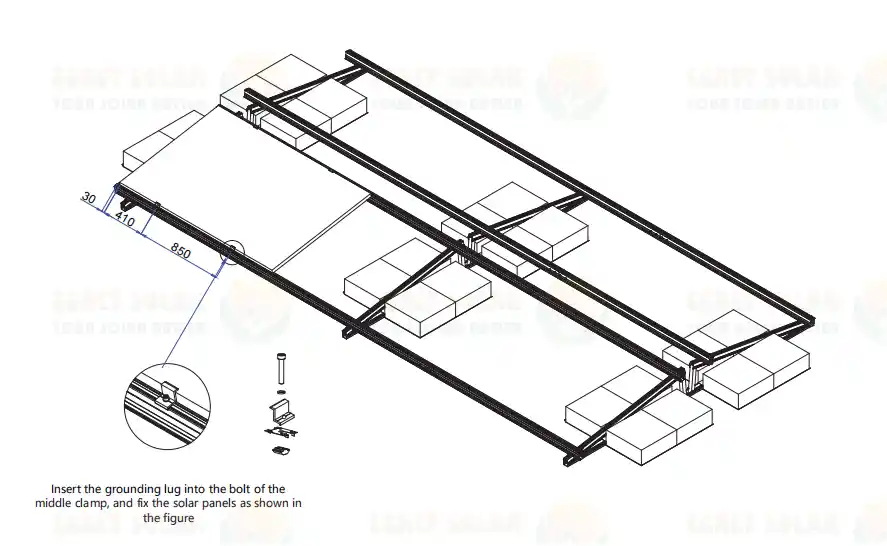

ວາງກະດານແສງຕາເວັນໃສ່ທາງລົດໄຟແລະໃສ່ clip ດິນເຂົ້າໄປໃນ bolt ຂອງ clamp ກາງ, ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບ.

[ຂັ້ນຕອນ 8]

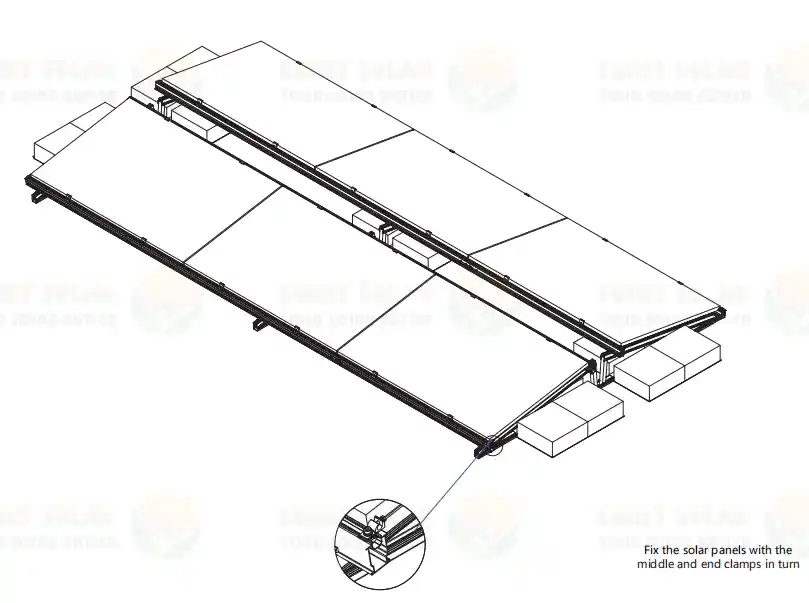

ວາງແຜງແສງຕາເວັນຕາມລໍາດັບ, ແລະຫຼັງຈາກນັ້ນຕິດຕັ້ງ clamp ກາງແລະປາຍເພື່ອຄວາມປອດໄພໃຫ້ເຂົາເຈົ້າ, ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບ. ນີ້ເຮັດສໍາເລັດການຕິດຕັ້ງລະບົບການຕິດຕັ້ງ Ballasted Solar East-West ທັງຫມົດ.

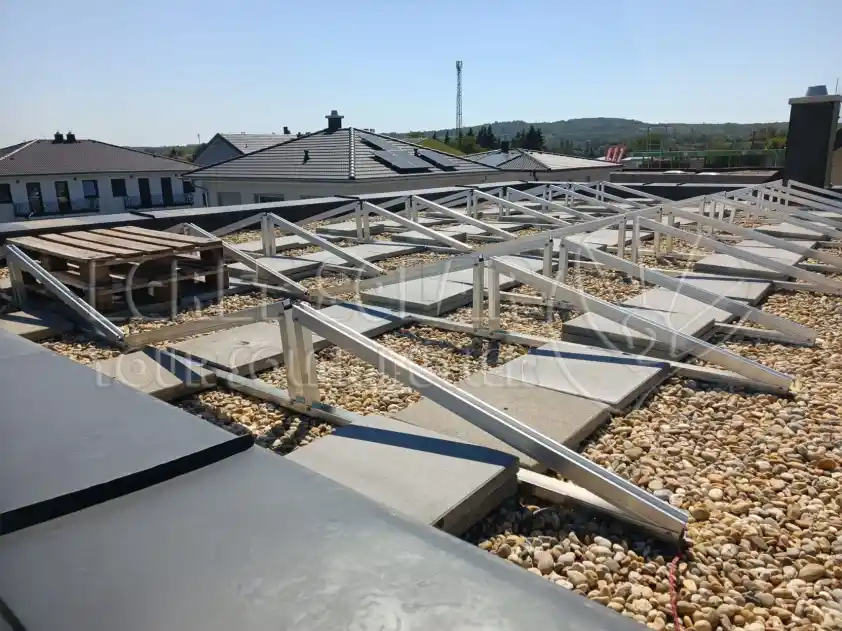

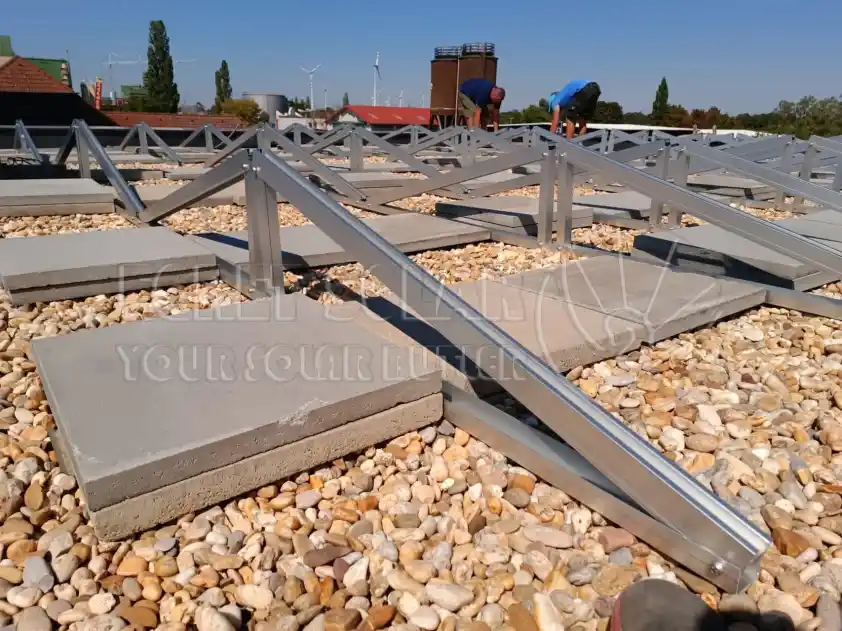

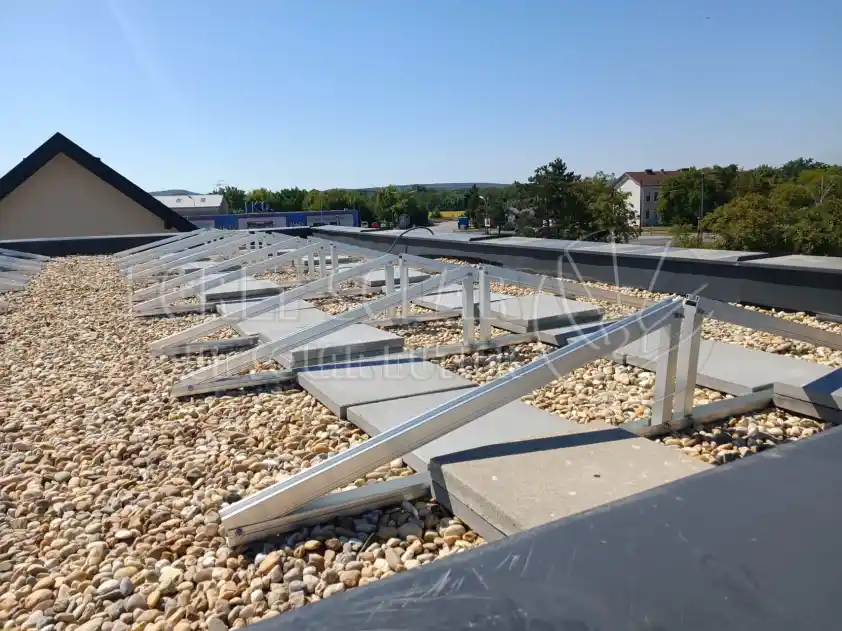

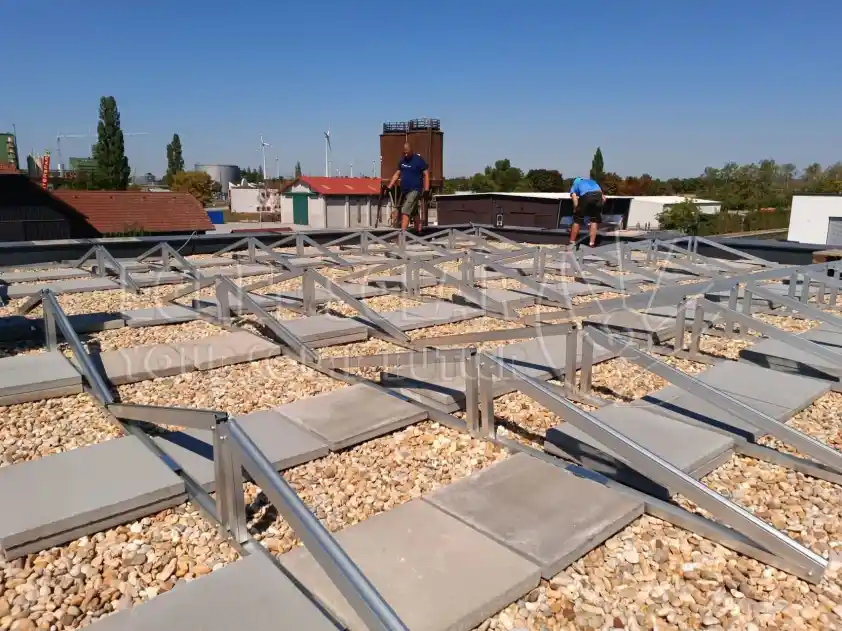

[ຕົວຢ່າງການຕິດຕັ້ງ]
